Однократно-записываемые (OTP) микросхемы воспроизведения звука серии WTN
Однократно-записываемые (OTP) микросхемы серии WTN для хранения и воспроизведения аудиосообщений максимальной длительностью до ~1,5 минуты в 8-ми выводном корпусе для SMT монтажа - простой и дешевый способ добавить голосовые сообщения и короткие музыкальные фрагменты в ваше электронное устройство, прибор, гаджет. Ваши аудиосообщения будут звучать четко и разборчиво, а музыку можно записать с качеством до 44,1 кГц.

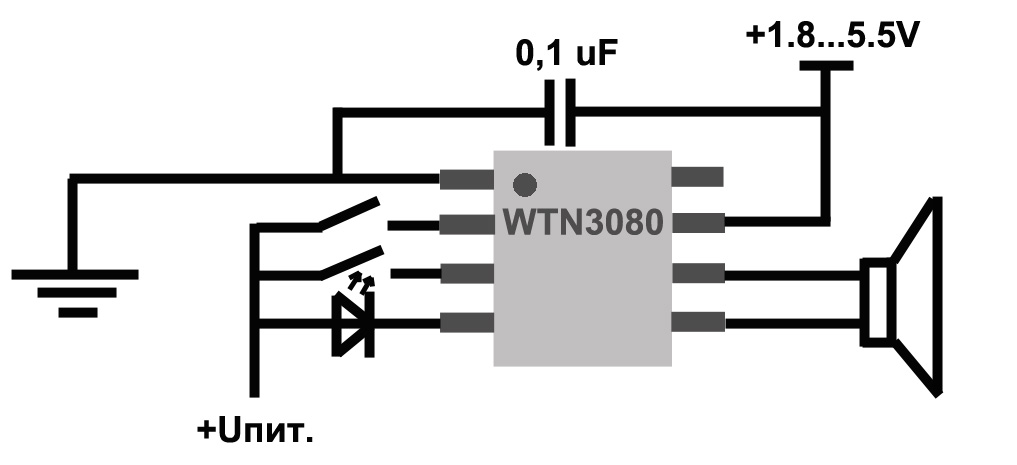

Звуковая микросхема WTN занимает минимум места на печатной плате и не требует дополнительных компонентов для работы. Динамик можно подключать напрямую к выводам микросхемы WTN.
Управлять воспроизведением можно подачей сигналов на входы микросхемы (простое кнопочнное управление) или командами внешнего микроконтроллера.
Имеется три порта, каждый из которых может быть сконфигурирован для работы в режиме входа или в режиме выхода. Выходные сигналы будут работать в соответствии с запрограмированным алгоритмом.
В серию однократно-записываемых (OTP) микросхем хранения и воспроизведения звука WTN входят три типа:
WTN3080 - длительность звука до 30..40 секунд, простое кнопочное управление, режимы работы входов и выходов выбираются из списка при програмировании, выход на динамик PWM (ШИМ).
WTN4165 - длительность звука до ~90 секунд, возможность написания индивидуальной микропрограммы для управления входами и выходами, сигнал на динамик PWM (ШИМ).
WTN5085 - длительность звука до ~30..45 секунд, возможность написания индивидуальной микропрограммы для управления входами и выходами, выход PWM (ШИМ) для прямого подключения динамика или DAC (ЦАП) для подключения внешнего усилителя.
Основные параметры однократно-записываемых микросхем воспроизведения звука WTN:
-Максимальное количество голосовых / музыкальных фрагментов в памяти - 768.
-Максимальная частота дискретизации (sample rate) аудиофайлов 24 кГц для WTN3080, 44,1 кГц для WTN4165 и WTN5085.
-Разрядность - 10 бит для для WTN3080, 9 бит для WTN4165, 9/10 бит для WTN5085 PWM/DAC.
-Стабильная скорость воспроизведения обеспечена встроенным тактовым генератором с точностью частоты +/- 0,5% для WTN3080 и WTN4165, +/- 1% для WTN5085.
-Выходная звуковая мощность PWM выхода - 0,25 Вт.
-Напряжение питания: 1,8 В...5,5 В для WTN3080, 2,0..5,5 В для WTN4165 и WTN5085.
-Ток потребления в режиме ожидания (standby) < 1 мкА.
-Три гибко настраиваемых при программировании порта входа-выхода.
-Максимальный ток при работе порта в качестве выхода до 26 мА.
-Возможность написания индивидуальной микропрограммы для WTN4165 и WTN5085 в соответствии с вашим техническим заданием.
-Возможность внутрисхемного программирования (In Curcuit Programming).

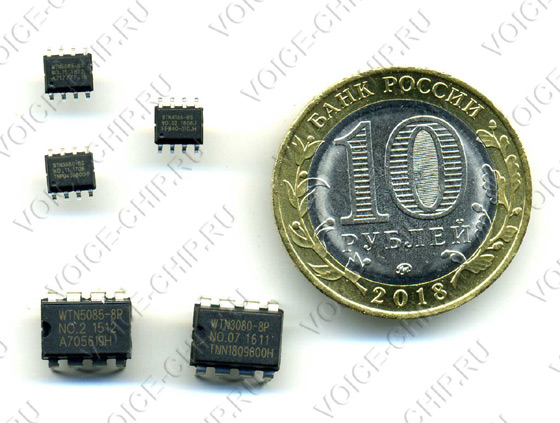

-WTN3080, WTN4165 и WTN5085 доступны в корпусах SOIC/SOP-8 (150mil) и DIP-8.
Скачать документацию (DataSheet) на английском языке:
Однократно-записываемые микросхемы вовспроизведения звука WTN3080, WTN4165, WTN5085 наиболее выгодны для серийно выпускаемых изделий. Предварительно изготавливается образец для утверждения с вашими аудиофайлами и алгоритмом работы. Подготовка образца оплачивается отдельно, стоимость зависит от сложности алгоритма работа, количества аудиофайлов и качества исходного аудиоматериала.
Чтобы купить однократно-записываемые микросхемы воспроизведения звука WTN3080, WTN4165, WTN5085 просто напишите нам через форму обратной связи вверху страницы или в Whatsapp.
